Компрессор КТК-12,5/35
АО "Казаньэенергомаш" предлагает к поставке кислородный компрессор КТК-12,5/35, а также запасные части к нему (посмотреть перечень запасных частей).

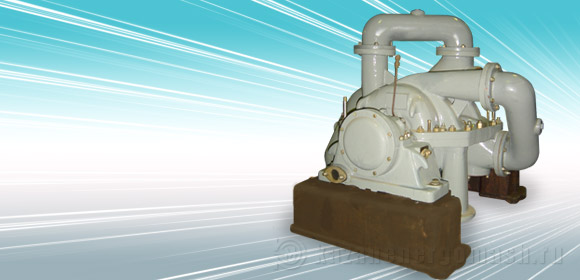

Компрессорная установка КТК-12,5/35 представляет собой трехкорпусную машину с внешним охлаждением сжимаемого газа без направляющего аппаратов со спиральным отводами газа после каждой ступени сжатия и с наружным перепуском газа из ступени в ступень. Компрессорная установка КТК-12,5/35 имеет 11 ступеней сжатия, распределенных следующим образом:
- Корпус низкого давления — 2 ступени;
- Корпус среднего давления — 4 ступени;
- Корпус высокого давления — 5 ступеней.
После 2-й, 4-й, 6-й, 8-й ступеней производится промежуточное охлаждение газа. После трех последних ступеней, заключенных в «водяную рубашку», установлен концевой холодильник. В корпусе низкого давления газ после первого рабочего колеса по четырем спиральным отводам и внешним перепукным каналам направляется к всасывающим камерам второй ступени. После второго рабочего колеса газ также по четырем спиральным отводам собирается в коллектор и подводиться к охладителю газа.
Во втором и третьем корпусах рабочий газ после каждого колеса отводиться по одному спиральному отводу. Перепуск газа из ступени в ступень производится с помощью внешних перепускных патрубков (калачей).
Всасывающие патрубки компрессора направлены вниз, патрубки нагнетания секций — в сторону.
Корпусы компрессора отливаются из высококачественного медистого чугуна. Корпусы устанавливаются на фундаментных плитах, которые крепятся к фундаменту анкерными болтами и заливаются бетоном.
Роторы компрессора выполнены неразборными с горячей посадкой рабочих колес на вал.
Мультипликатор – горизонтального типа, с одноступенчатой зубчатой передачей. Корпус – литой из серого чугуна, детали зубчатой пары – из конструкционной стали.
Система смазки компрессора — принудительная циркуляционная, единая для всех узлов. Для смазки применяется масло марки «турбинное 30» ГОСТ 32-74. Допускается замена масла «турбинное 30» на масло по ГОСТ 32-74 с соответствующими изменениями температуры подачи масла.
Технические характеристики
| Производительность, м³/с (м³/мин) |
3,47 (208) |
| Давление, МПа (кгс/см²): | |
| Начальное | 0,1 (1) |
| Конечное | 3,43 (35) |
| Емкость маслосистемы, л | 1500 |
| Расход охлаждающей воды, м³/час при t=28°С | 376 |
| Частота вращения ротора | 13800 |
| Электродвигатель: Мощность, кВт | 3150 |
| Габаритные размеры установки, мм | 20500х4500х5000 |
| Масса, кг | 38815 |
